Adaptionen

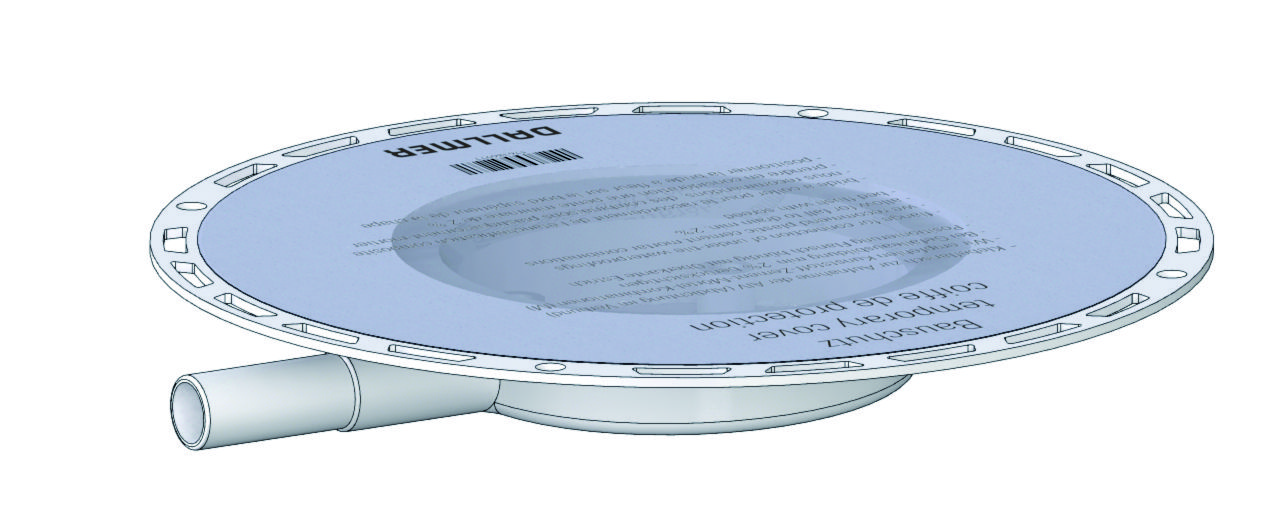

Flachster Ablauf mit 3,8cmUniversal - Gefälleestrich - Ablauf - Set DSS6
Optimale Verbindung mit dem Sanftläufer-System

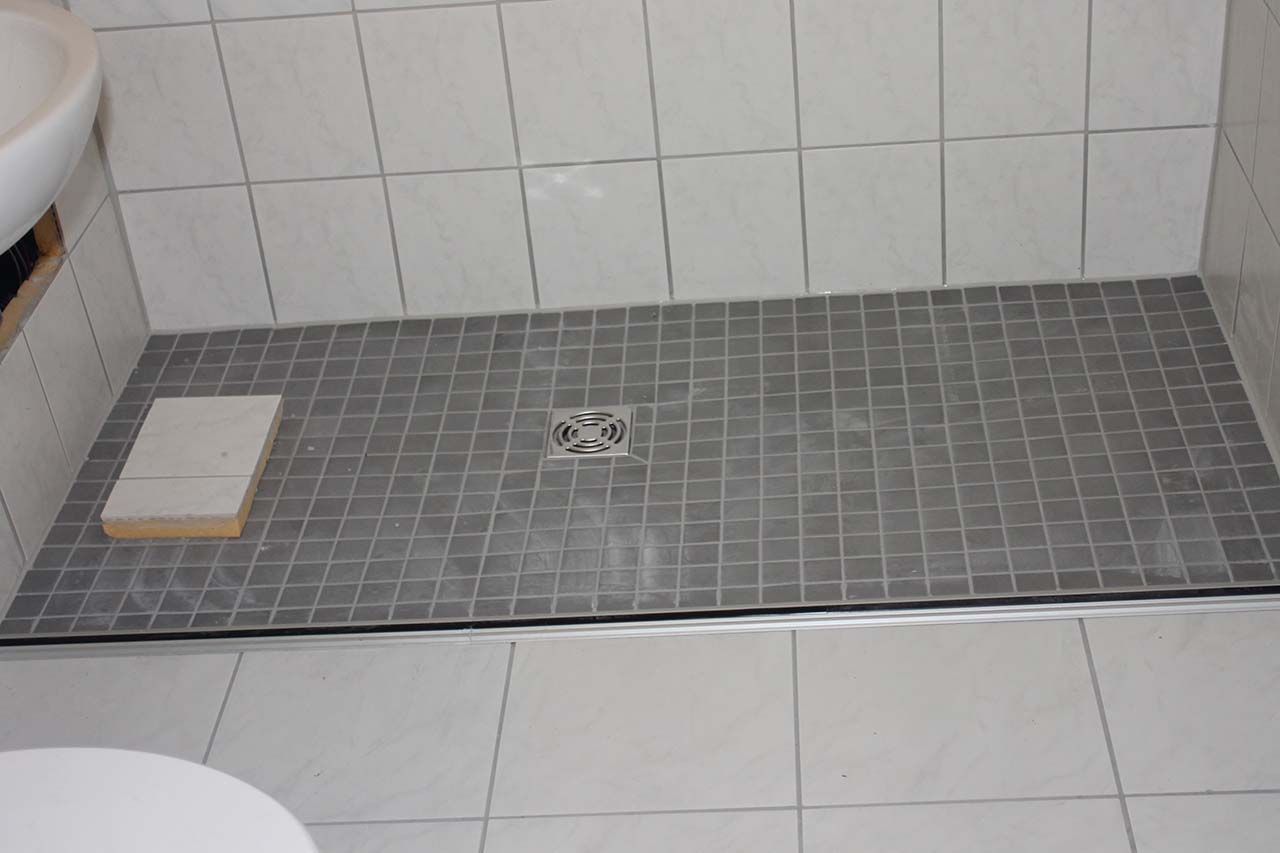

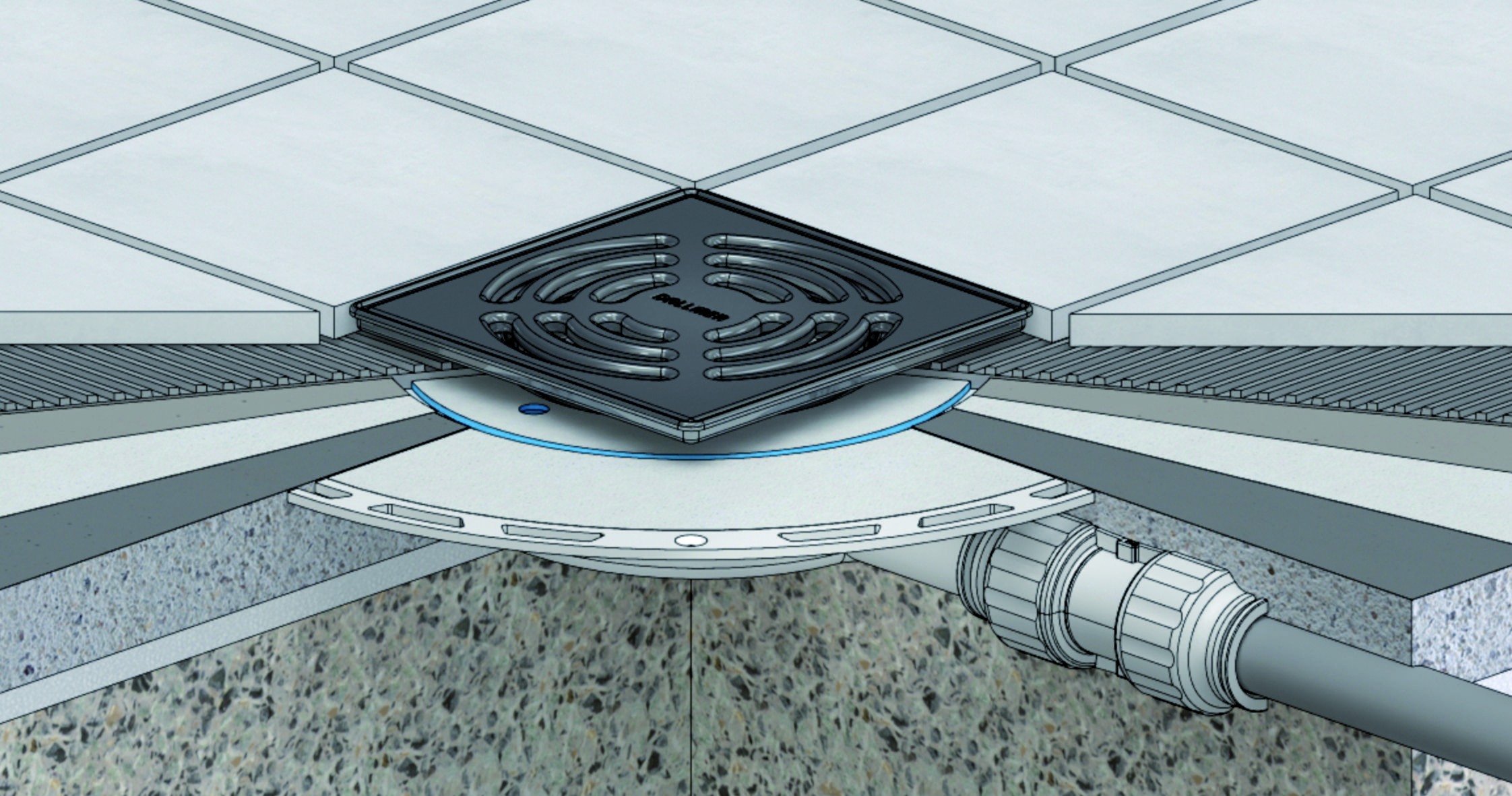

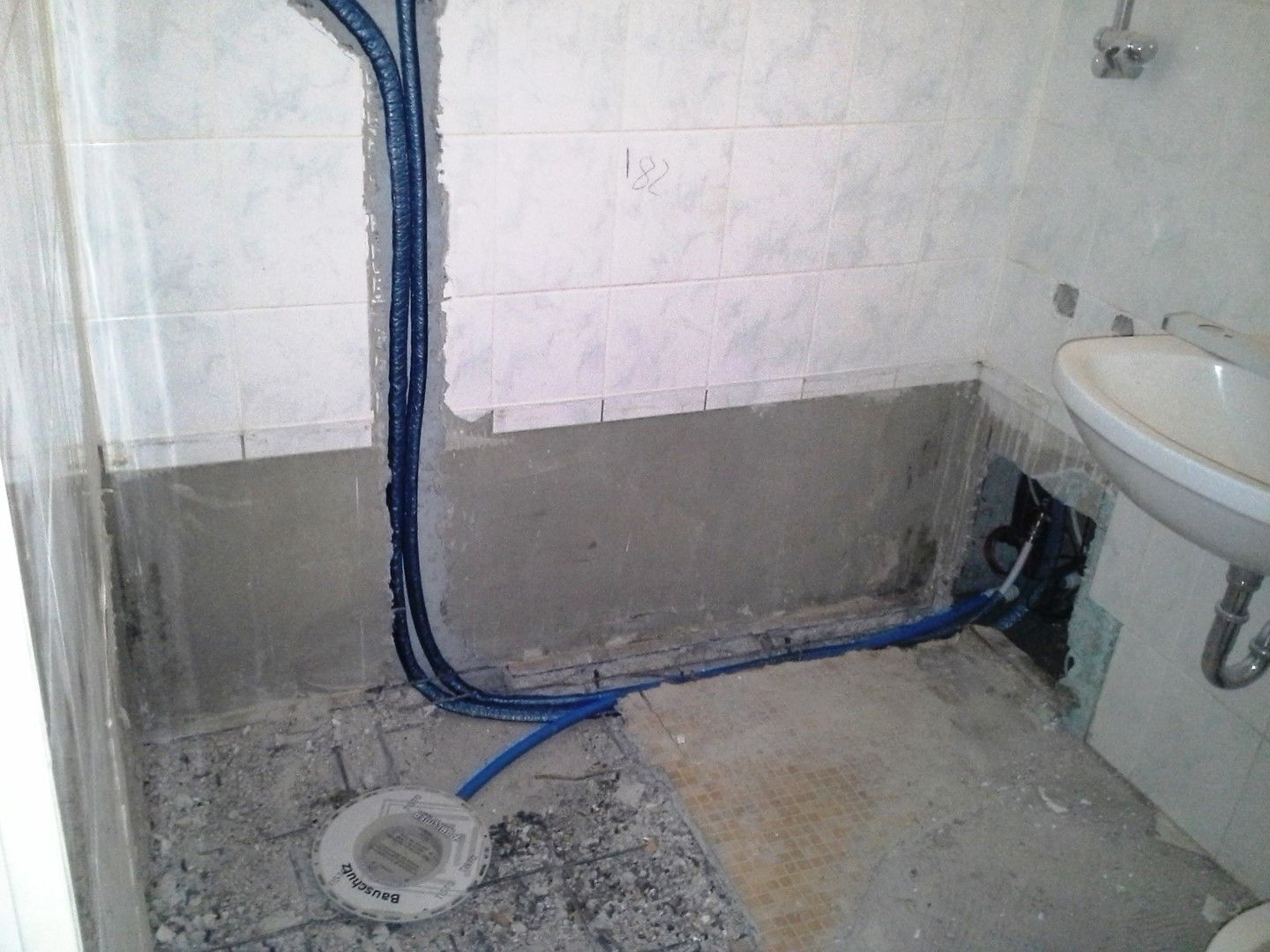

Die superflachen Pumpenabläufe sind mit nur 3,8 cm Einbautiefe zur Schaffung eines bodengleichen, barrierefreien Duschbereiches in Verbindung mit der SANFTLÄUFER-Pumpe optimal geeignet. Damit ist in jeder Etage eine bodengleiche Dusche problemlos zu installieren, ohne einen Deckendurchbruch zu benötigen und ohne Beeinträchtigung der Belange des Brandschutzes sowie der statischen Gegebenheiten.

Detailinformationen

Minimale Einbauhöhe von 38 mm
leichte Montage durch Steckkupplungssystem und 20 mm flexible Entwässerungsrohranbindung am Siphon
hoch belastbar durch 5 mm Massiv-Edelstahlrost
Einfache Anbindung an das Entwässerungssystem durch Verwendung des SANFTLÄUFER Abpumpsystems und geringste Aufbauhöhe ohne Deckendurchbruch für ebenerdige Duschbereiche in jeder Etage
Sichere Abdichtung zu angrenzenden Bodenflächen auch wandseitig durch handelsübliche Dichtsysteme

Allgemeine Informationen

Minimale Einbauhöhe von ca. 38 mm
leichte Montage durch Steckkupplungssystem und 22 mm
flexible Entwässerungsrohranbindung am Ablauf
hoch belastbar durch 5 mm massives Edelstahlrost
Optimal geeignet für rutschhemmende Bodenbeläge
Einfache Anbindung an das Entwässerungssystem durch
Verwendung des SANFTLÄUFER Abpumpsystems
geringste Aufbauhöhe ohne Deckendurchbruch für
ebenerdige Duschbereiche in jeder Etage
Sichere Abdichtung zu angrenzenden Bodenflächen, auch
wandseitig, durch herkömmliche handelsübliche Dichtsysteme

Technische Daten

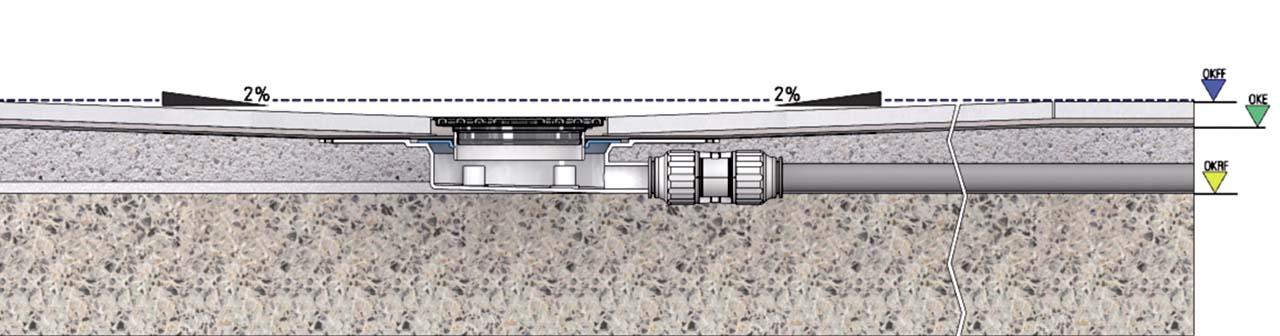

Extra flacher Aufbau von 35mm mit SANFTLÄUFER PUMPE

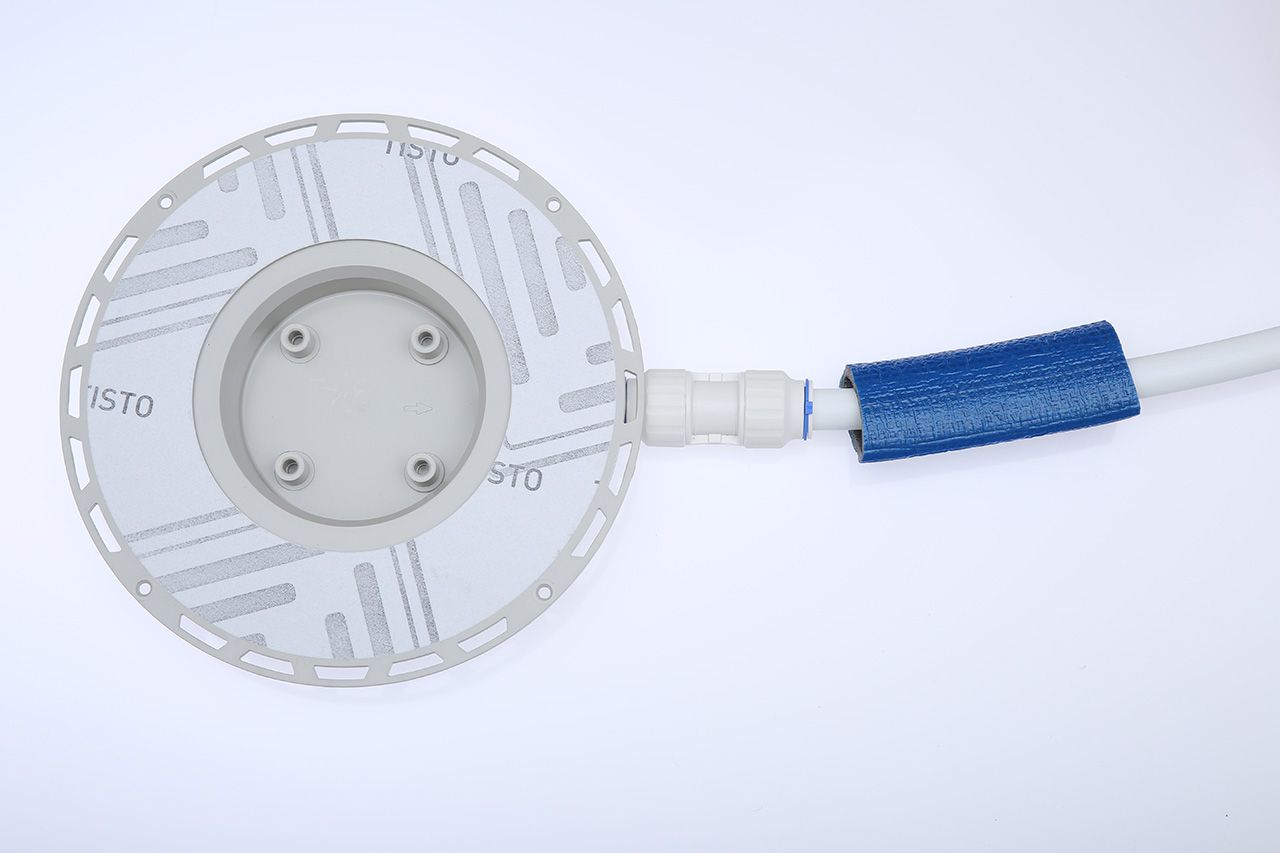

Vlies-kaschierter Flansch extra breit mit Lochrandung und
Ankern zum sicheren Anschluss an Verbund- und Bahnenabdichtungen
gemäß DIN 18534

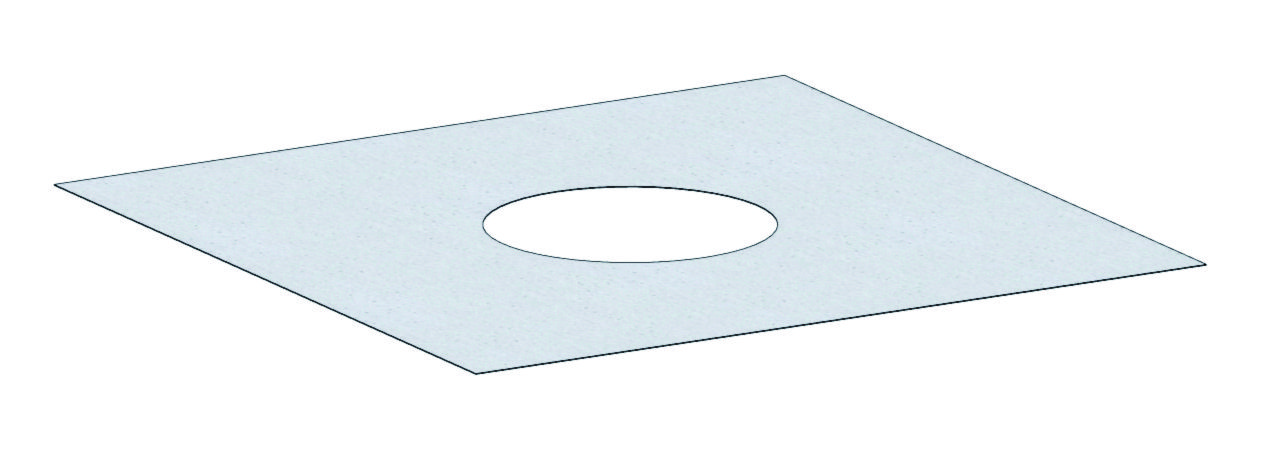

Dichtmanschette zur Verstärkung der Abdichtschicht
Möglichkeit der Sekundärentwässerung
Bauchschutz
Höhenverstellbarer Aufsatz

Material

Polypropylen, hochschlagfest
Rost Edelstahl 1.4301, Belastungsklasse K 3 (300 kg)

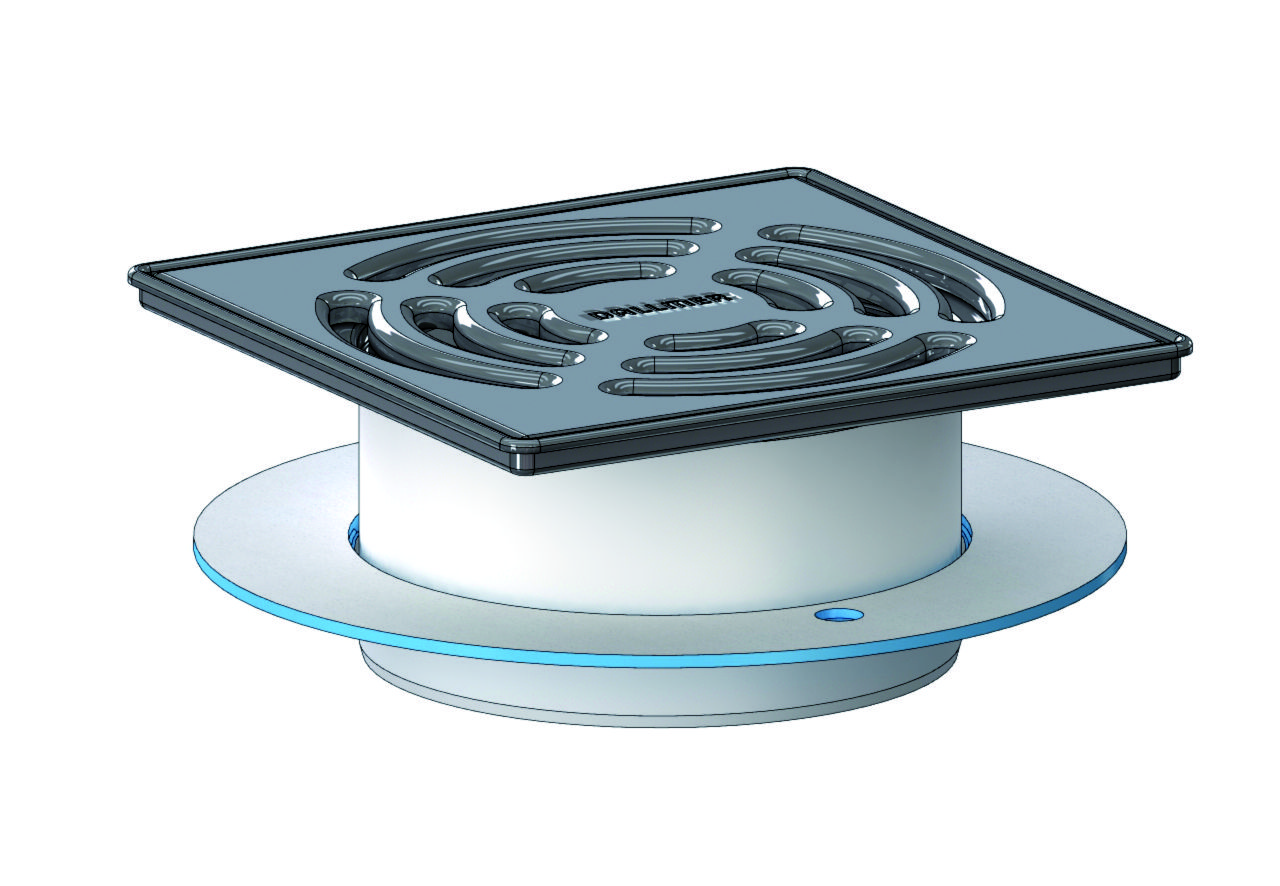

Fliesenrost austauschbar mit Designrost 12x12cm

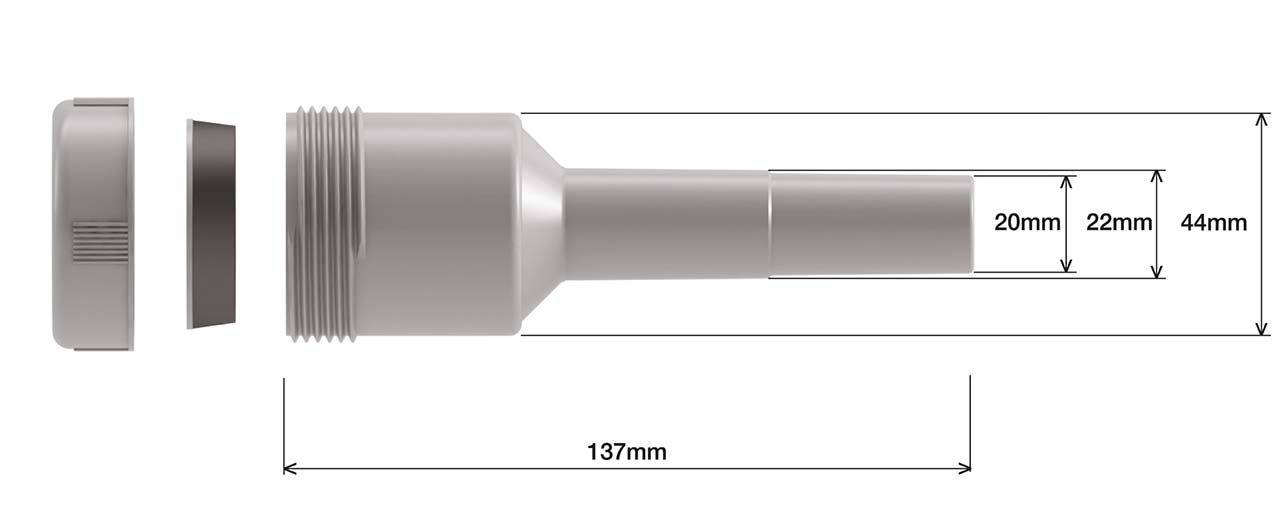

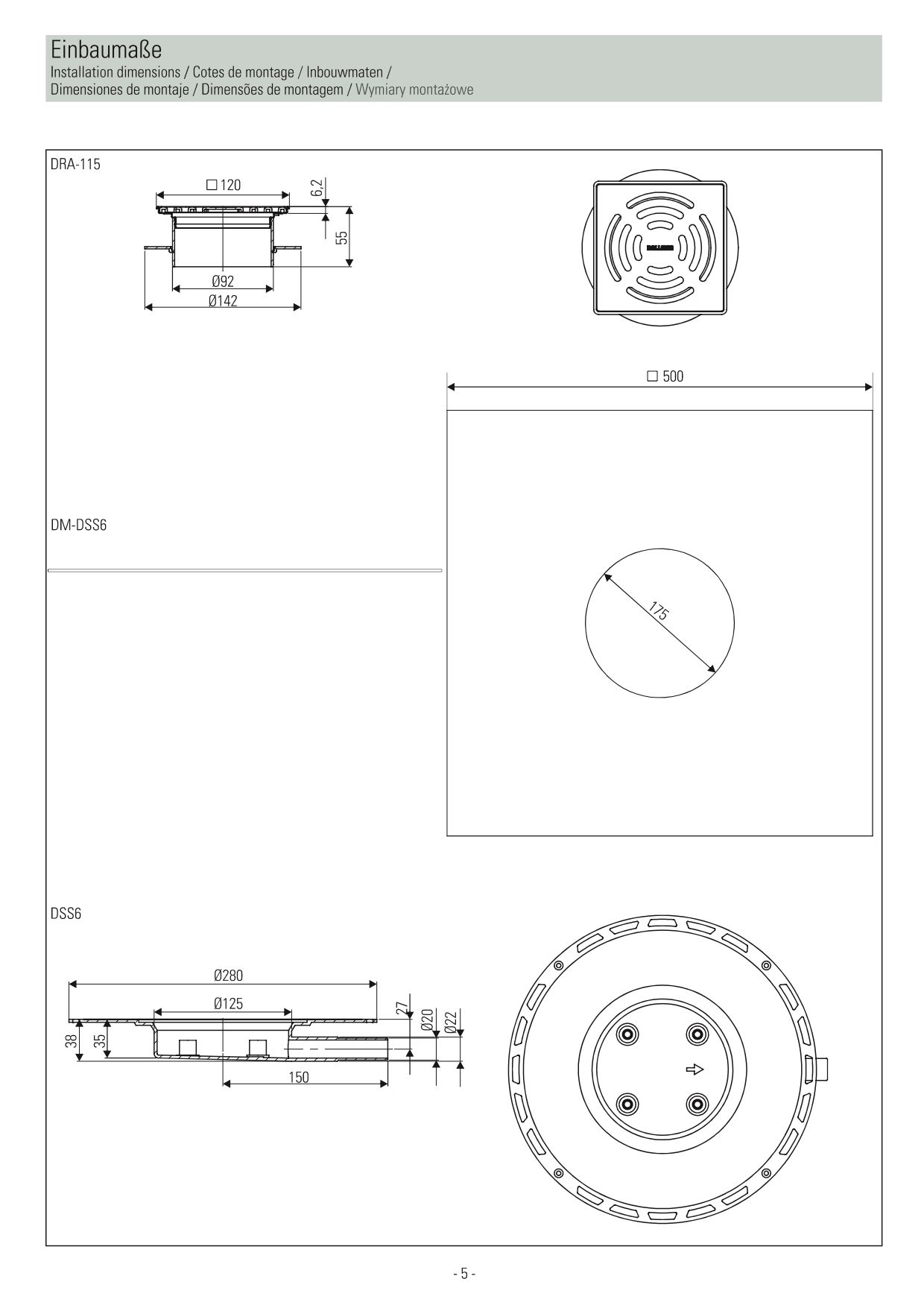

Maße

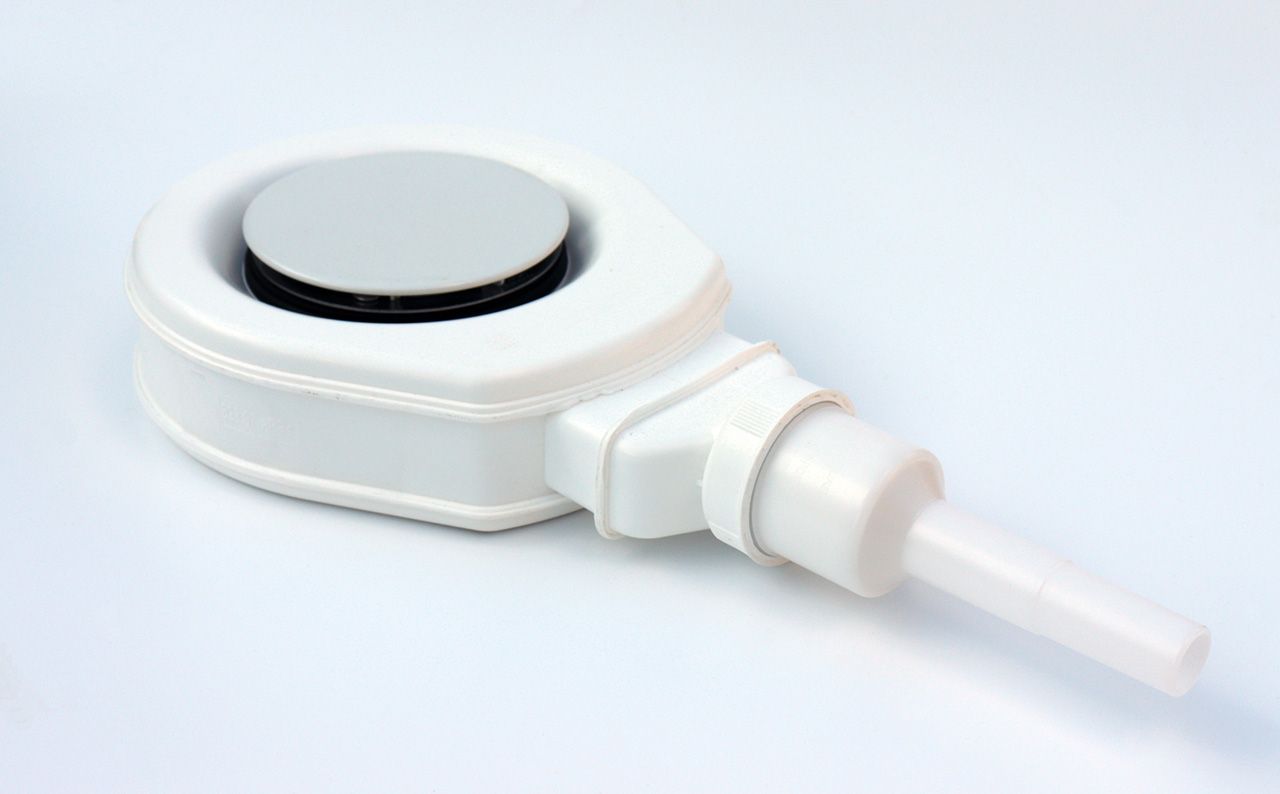

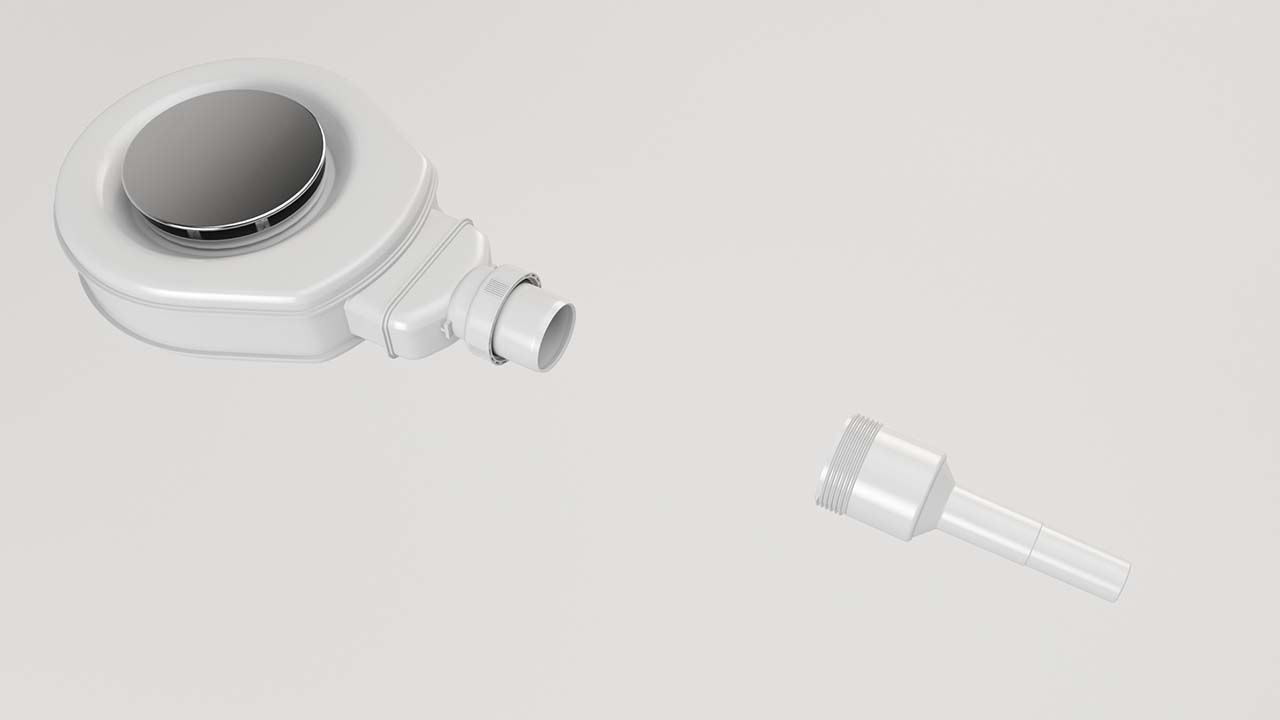

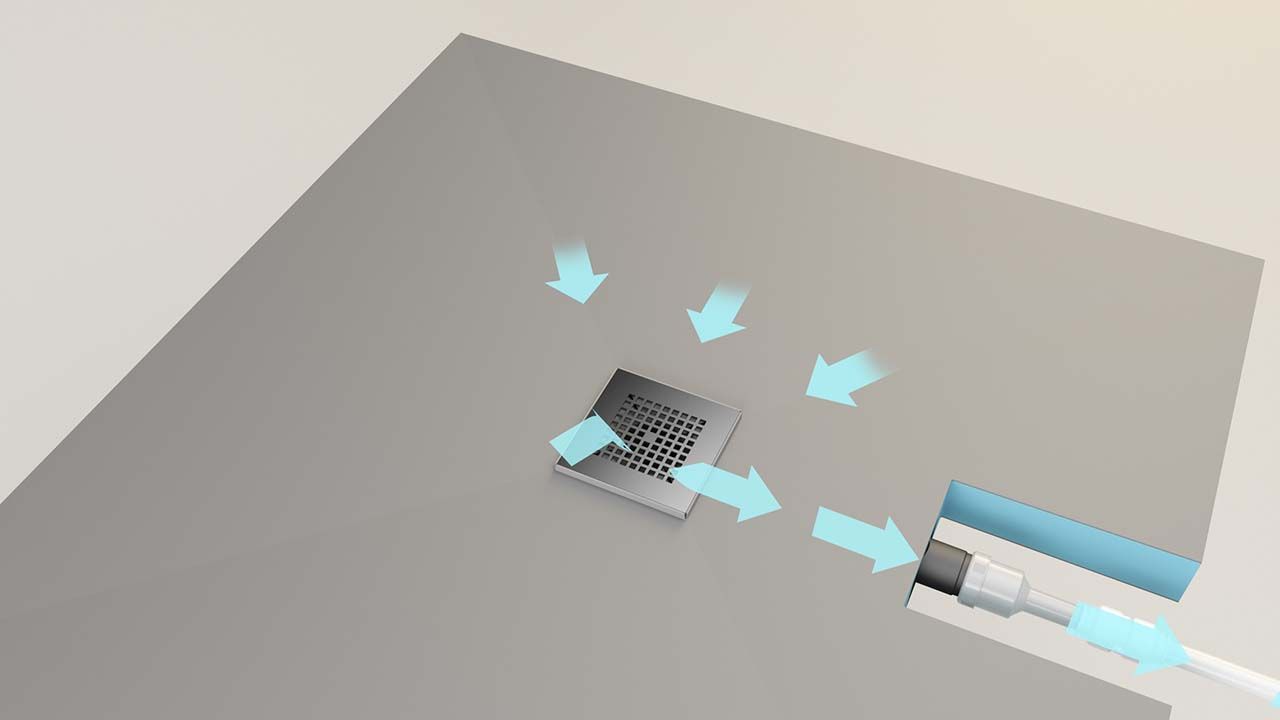

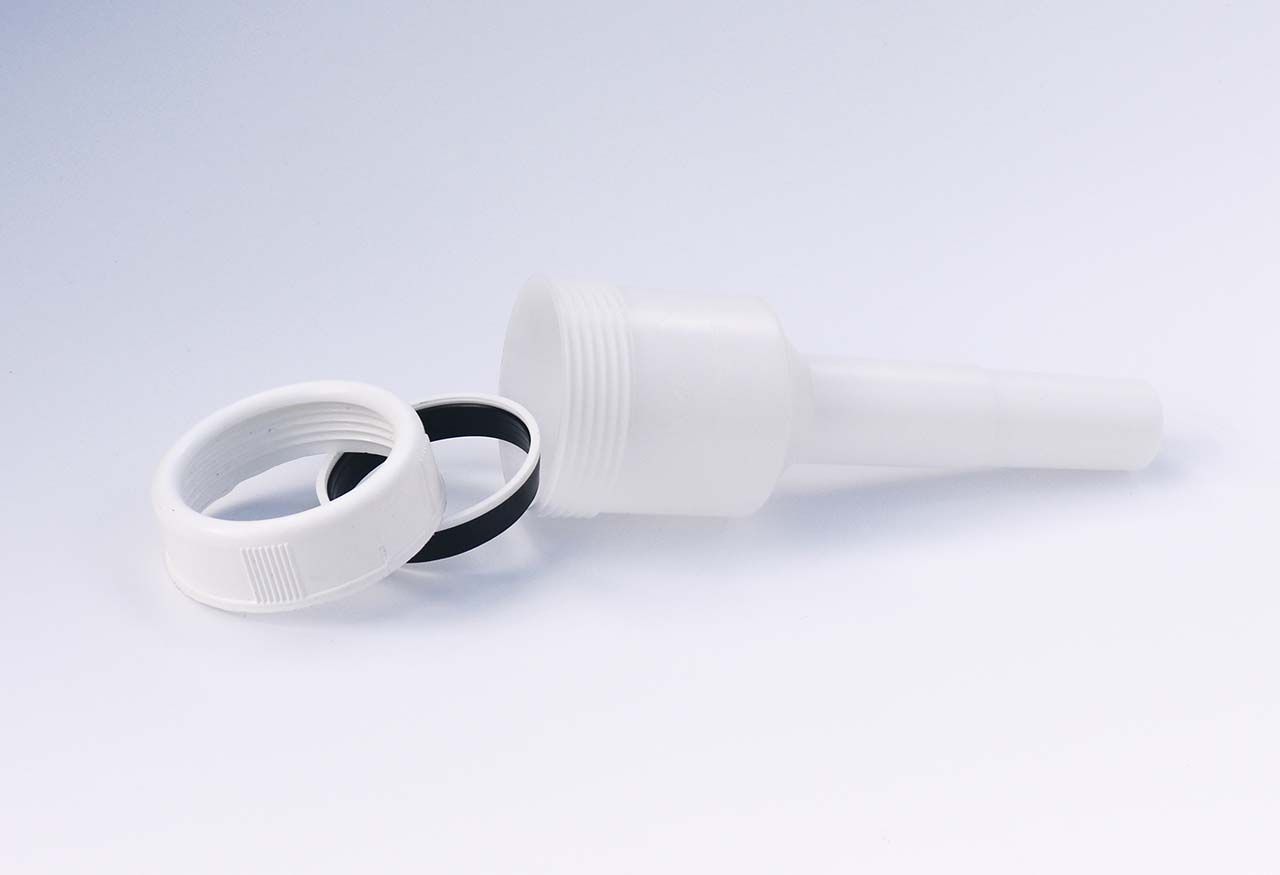

Universal-AdapterEr adaptiert von DN40 (ohne Gewinde) hin zu DN20

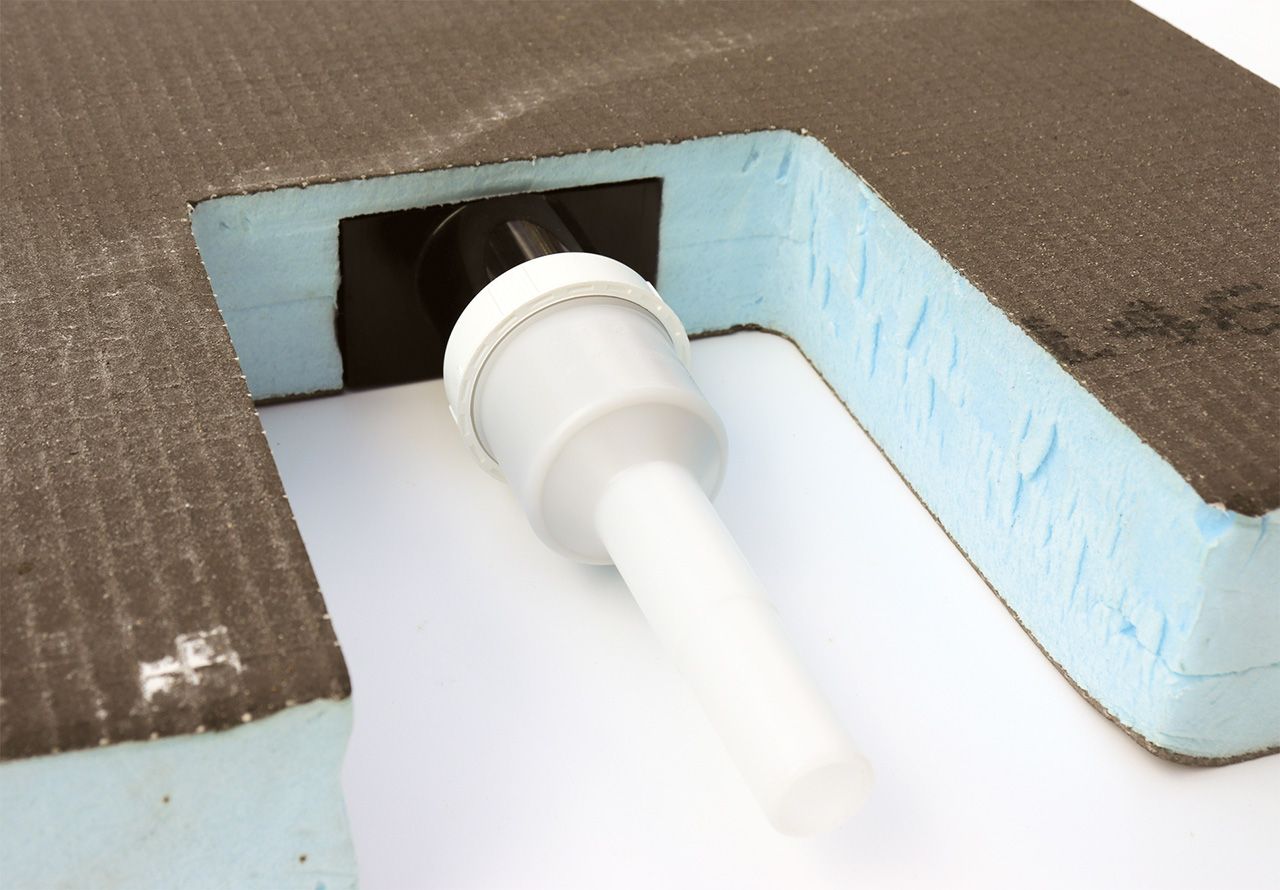

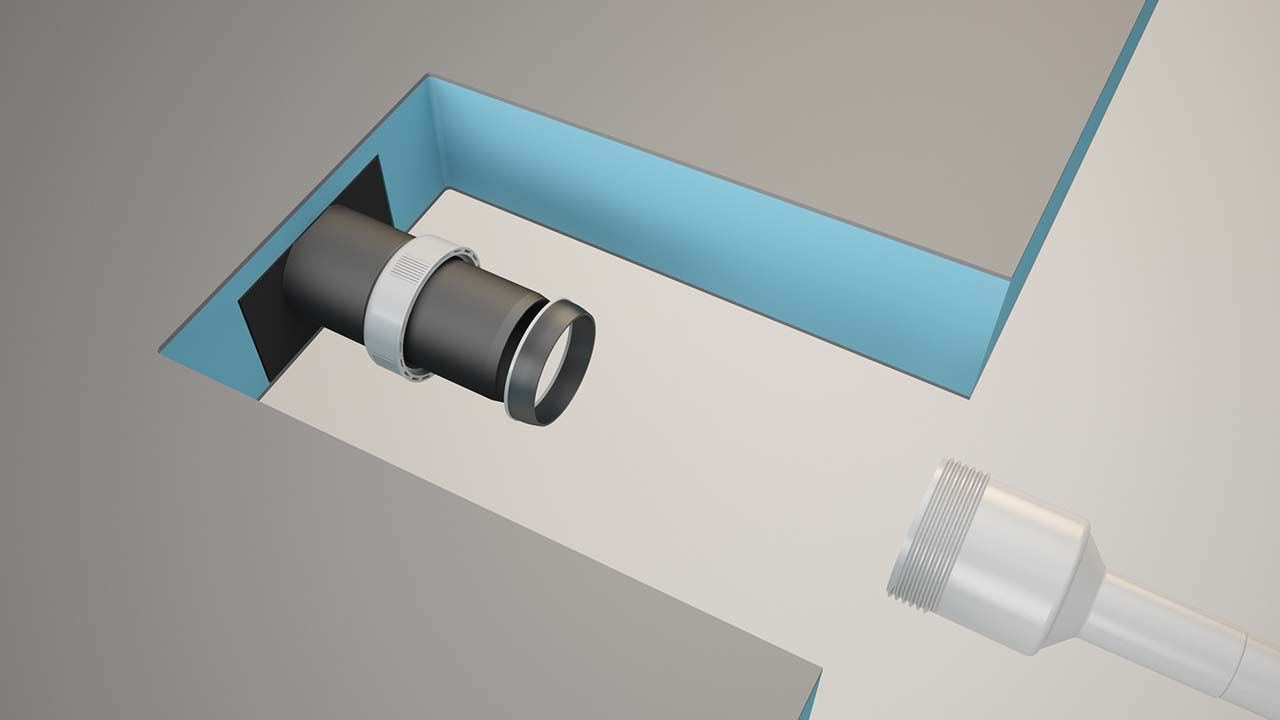

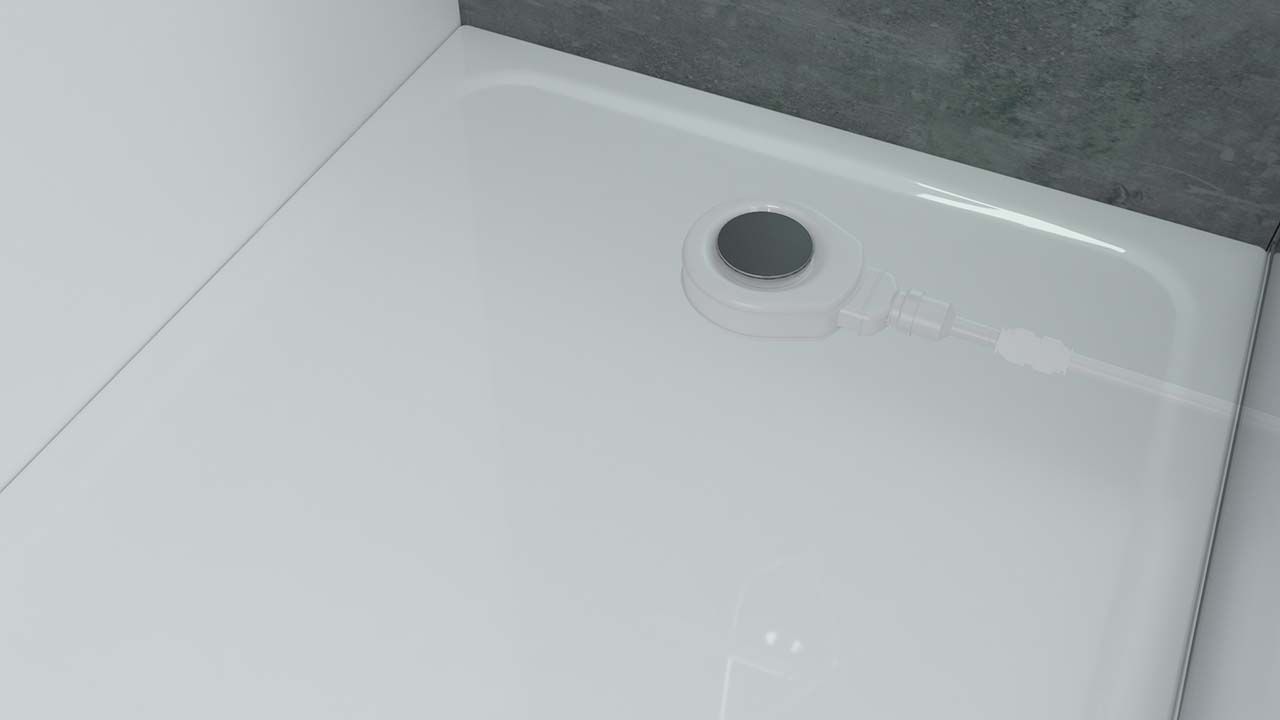

Der neue, innovative Adapter sorgt für die Umwandlung eines DN40 Anschlusses auf einen 20 mm Anschluss zur Entwässerung jedes handelsüblichen Siphons mit dem SANFTLÄUFER Pumpsystem.
